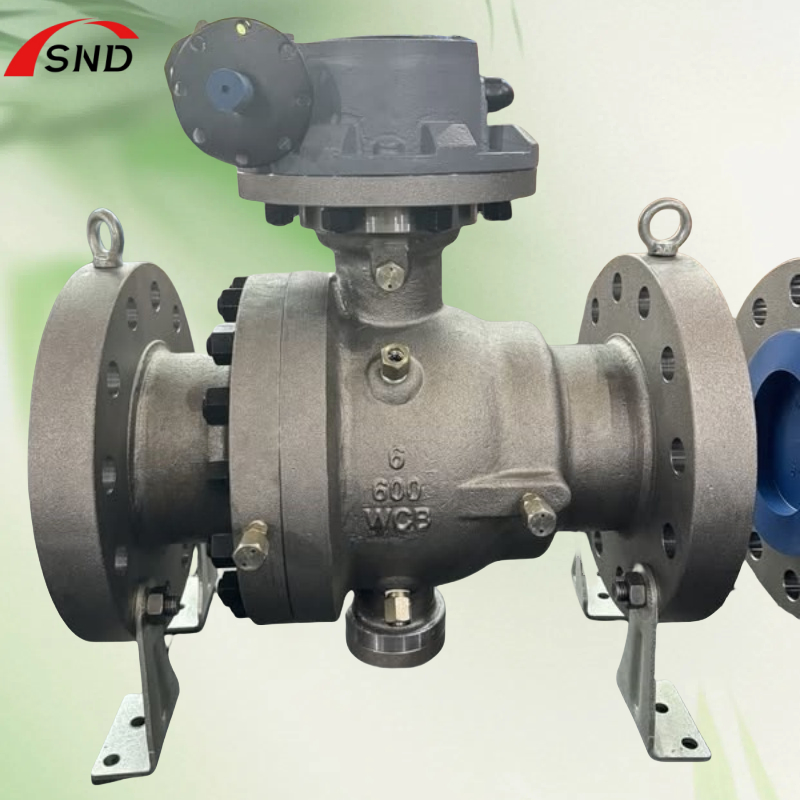

Materiał zaworu kulowego Trunnion WCB PN100 DN150 Używany do sterowania pożywkami płynnymi

Kulowa zaworowa materiał WCB PN100 DN150 Używana do kontroli mediów płynnych

Zawór kulowy

   Zawór kulowy to powszechny typ zaworu, który kontroluje przepływ mediów poprzez obrót kuli. Kula ma przelotowy otwór. Kiedy oś otworu pokrywa się z osią rurociągu, zawór jest całkowicie otwarty, umożliwiając płynny przepływ mediów. Kiedy kula jest obracana o 90 stopni, z osią otworu prostopadłą do osi rurociągu, zawór jest całkowicie zamknięty, blokując przepływ mediów. Charakteryzuje się prostą strukturą, doskonałą wydajnością uszczelniania oraz szybkim otwieraniem i zamykaniem. Jest szeroko stosowany w wielu branżach, w tym naftowej, chemicznej, energetycznej oraz zaopatrzenia w wodę i kanalizacji, do kontroli różnych rodzajów mediów płynnych.

Zawór kulowy Specyfikacje

Jak wybrać odpowiedni zawór do konkretnego zastosowania?

Charakterystyka mediów

Rodzaj medium: Zidentyfikuj medium przepływające przez zawór, czy jest to gaz (np. powietrze, gaz ziemny), ciecz (np. woda, olej, roztwory kwasowo-zasadowe), zawiesina (np. zawiesina rudy, błoto) lub cząstki stałe. Na przykład zawory kulowe, zawory motylkowe lub zawory zasuwowe są zwykle używane do rurociągów gazu ziemnego, podczas gdy zawory nożowe mogą być bardziej odpowiednie do przesyłu zawiesiny.

Temperatura i ciśnienie: Zrozum zakres temperatury i ciśnienia roboczego medium. W środowiskach o wysokiej temperaturze materiały zaworów muszą wykazywać dobrą stabilność termiczną i odporność na pełzanie, takie jak stale stopowe wysokotemperaturowe. W środowiskach o niskiej temperaturze należy wziąć pod uwagę wytrzymałość w niskich temperaturach, taką jak stale nierdzewne niskotemperaturowe i stopy miedzi. W przypadku systemów wysokociśnieniowych zawory wymagają wyższej wytrzymałości konstrukcyjnej i wydajności uszczelniania, takie jak zawory zasuwowe wysokociśnieniowe i zawory kulowe wysokociśnieniowe.

Korozyjność: Jeśli medium jest korozyjne, wybierz zawory wykonane z materiałów odpornych na korozję. Na przykład, do transportu silnych kwasów i zasad można wybrać zawory wyłożone fluorem, które są wyłożone materiałami odpornymi na korozję, takimi jak politetrafluoroetylen. W przypadku mediów o umiarkowanej korozyjności, zawory ze stali nierdzewnej są powszechnym wyborem.

Wymagania dotyczące kontroli przepływu

Dokładność kontroli przepływu: Jeśli wymagana jest precyzyjna regulacja przepływu, na przykład kontrola tempa podawania surowców w produkcji chemicznej, należy rozważyć zawory regulacyjne i zawory iglicowe. Mogą one precyzyjnie zmieniać przekrój kanału płynowego, osiągając w ten sposób precyzyjną kontrolę przepływu.

Wymagania pełnego otwarcia/zamknięcia: Jeśli jedynym wymaganiem jest otwarcie lub zamknięcie medium, powszechnie stosuje się zawory zasuwowe, kulowe i motylkowe. Zawory zasuwowe oferują doskonałą wydajność uszczelniania i nadają się do zastosowań odcinających o surowych wymaganiach dotyczących uszczelniania; zawory kulowe otwierają się i zamykają szybko i są łatwe w obsłudze; zawory motylkowe są kompaktowe i mają dużą przepustowość, co sprawia, że nadają się do szybkiego otwierania i zamykania rurociągów o dużej średnicy.

Wymagania dotyczące instalacji i konserwacji

Przestrzeń instalacyjna: W zastosowaniach z ograniczoną przestrzenią, takich jak systemy rurociągów na statkach i wieżowcach, bardziej korzystne są kompaktowe zawory (takie jak zawory motylkowe i kulowe). Jednak w zakładach przemysłowych z dużą przestrzenią można również łatwo zainstalować większe zawory, takie jak zawory zasuwowe.

Łatwość konserwacji: Niektóre zawory są stosunkowo proste w konserwacji, takie jak zawory kulowe, ze względu na ich prostą strukturę i ograniczoną liczbę części wewnętrznych, co ułatwia ich kontrolę i wymianę w przypadku awarii. Z drugiej strony, niektóre zawory regulacyjne mają złożone struktury, co utrudnia i zwiększa koszty konserwacji.

Metody kontroli

Sterowanie ręczne: Odpowiednie do zastosowań wymagających rzadszej obsługi lub niskiego stopnia automatyzacji, takich jak ręczne zawory zasuwowe i kulowe w małych systemach zaopatrzenia w wodę i kanalizacji oraz małych instalacjach przemysłowych.

Sterowanie elektryczne: Powszechnie stosowane w systemach wymagających zdalnego sterowania i wysokiego stopnia automatyzacji, takich jak duże zakłady chemiczne i miejskie centra dyspozytorskie zaopatrzenia w wodę. Elektryczne zawory kulowe i elektryczne zawory motylkowe mogą być zdalnie otwierane i zamykane za pośrednictwem systemu sterowania, a ich otwarcie można również regulować.

Sterowanie pneumatyczne: Pneumatyczne zawory motylkowe i pneumatyczne zawory kulowe są często używane w zastosowaniach ze źródłem sprężonego powietrza i wymagających szybkiego uruchamiania zaworu, takich jak czyste systemy rurociągów w przemyśle spożywczym i farmaceutycznym.

Sterowanie hydrauliczne: Odpowiednie dla wysokociśnieniowych zaworów o dużej średnicy wymagających wysokiego momentu obrotowego, takich jak duże zawory wlotowe turbin w elektrowniach wodnych. Sterowanie hydrauliczne może zapewnić wystarczającą moc do obsługi zaworów.

Czynniki kosztowe

Koszt zakupu: Zawory różnią się znacznie ceną w zależności od ich typu, materiału i specyfikacji. Ogólnie rzecz biorąc, zawory zasuwowe i motylkowe mają stosunkowo niskie koszty zaopatrzenia, podczas gdy zawory wykonane ze specjalnych materiałów (takich jak stopy tytanu) lub o specjalnych funkcjach (takich jak precyzyjne zawory regulacyjne) są droższe. Koszty eksploatacji: Obejmują one zużycie energii przez zawory (zawory elektryczne, pneumatyczne i hydrauliczne zużywają energię elektryczną, sprężone powietrze i olej hydrauliczny podczas pracy), koszty konserwacji (takie jak wymiana uszczelnień i części) i inne. Na przykład, chociaż zawory elektryczne mogą kosztować więcej w zakupie niż zawory ręczne, w dużych zautomatyzowanych systemach ich wysoka wydajność operacyjna i niskie koszty pracy w dłuższej perspektywie mogą skutkować niższymi całkowitymi kosztami eksploatacji.

Ponadto, przy wyborze zaworów, ważne jest odniesienie się do odpowiednich norm i specyfikacji branżowych, aby upewnić się, że spełniają one wymagania bezpieczeństwa i środowiskowe zamierzonego zastosowania.

Kim jesteśmy

   SND ma siedzibę w Wu An Industrial Park, prowincja Hebei. Jest to nowoczesna firma produkująca zawory, integrująca badania i rozwój, produkcję, sprzedaż i usługi. Firma od ponad 20 lat głęboko angażuje się w dziedzinę kontroli przepływu płynów, koncentrując się na dostarczaniu wysokiej jakości produktów zaworowych i niestandardowych rozwiązań dla takich branż, jak petrochemia, energetyka, usługi wodociągowe, metalurgia i budowa statków oraz medycyna i żywność.

    Główne produkty firmy to: zawory kulowe, zawory zasuwowe, zawory stopowe, zawory motylkowe, zawory zwrotne, zawory regulacyjne, zawory specjalne itp. Materiały produktów obejmują żeliwo, stal odlewniczą, stal nierdzewną, stal stopową itp., które mogą zaspokoić potrzeby złożonych warunków pracy, takich jak wysoka temperatura i wysokie ciśnienie, odporność na korozję i odporność na zużycie. Opierając się na zaawansowanych systemach projektowania CAD/CAE, centrach obróbczych CNC i inteligentnym sprzęcie testującym, firma nieustannie poprawia dokładność i wydajność produktów i przeszła certyfikację systemu zarządzania jakością ISO 9001, API 6D/API 607 i inne międzynarodowe certyfikaty autorytatywne, aby zapewnić, że produkty spełniają normy krajowe i międzynarodowe.
