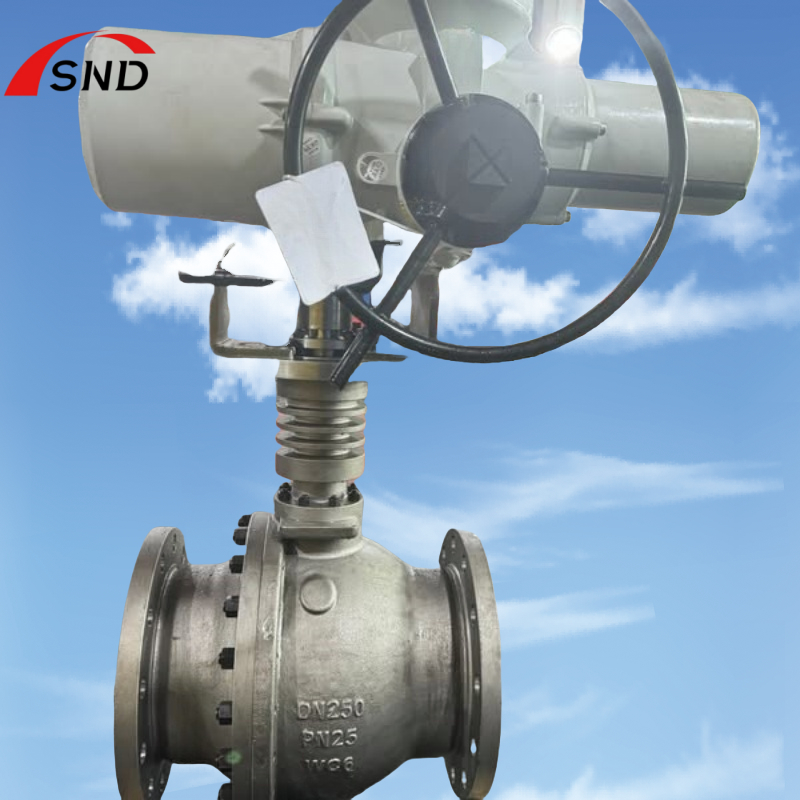

                                  Elektryczny zawór kulkowy WC6 DN250 PN25

Przegląd produktu

Elektryczne zawory kulkowe to powszechny rodzaj zaworu, który kontroluje przepływ mediów poprzez obrót kuli.W porównaniu z ręcznymi zaworami kulkowymi, jest wygodniejszy i wydajniejszy w obsłudze. Jest odpowiedni do systemów rurociągowych, które wymagają częstych regulacji lub zdalnego sterowania. Jest szeroko stosowany w wielu gałęziach przemysłu, w tym naftowym,chemiczne, i siły.

Właściwości zaworu kulkowego

Elektryczny zawór kulkowy składa się głównie z elektrycznego siłownika i zaworu kulkowego.

Jego zasada działania jest następująca:

Działanie elektrycznego siłownika

Aktor elektryczny jest kluczowym elementem automatycznego sterowania elektrycznym zaworem kulkowym.

Odbiór sygnału sterowania:W przypadku gdy system sterowania (np. system sterowania rozproszonego (DCS) lub sterownik logiczny programowalny (PLC)) emituje sygnał polecenia otwierania lub zamykania zaworu (który może być sygnałem prądu, takim jak 4-20mA), sygnał napięcia, taki jak 0-10V lub sygnał cyfrowy), obwód sterujący w elektrycznym siłowniku odbiera sygnał.

Działanie silnika: obwód sterujący przetwarza i konwertuje sygnał, napędzając silnik do rozpoczęcia pracy.

Sprzęt redukcyjny: Sprzęt redukcyjny (np. skrzynia biegów) przekształca wysoką prędkość i niski moment obrotowy silnika w nisko prędkość i wysoki moment obrotowy, aby spełnić wymagania dotyczące momentu obrotowego do otwierania i zamykania zaworów.

Jak działa zawór kuli

Podstawowym elementem zaworu kulkowego jest kula, która ma okrągłe otworze.który z kolei obraca piłkęKiedy kula obraca się, aż jej otwór poprzeczny wyrównuje się z ośą rurociągu, medium (takie jak gaz lub ciecz) może płynnie przepływać przez zawór.umożliwiające normalny przepływ w rurociągu.

Kiedy zawór musi zostać zamknięty, elektryczny napęd odwraca sztabkę zaworu, obracając kulę o 90 stopni.zapobieganie przepływowi środkaZawór jest zamknięty, blokując przepływ środka w rurociągu.

Mechanizm informacji zwrotnych dotyczących pozycji

Elektryczne zawory kulkowe są zazwyczaj wyposażone w urządzenie zwrotne pozycji, takie jak potencjometr lub czujnik efektu Halla.urządzenie zwrotne pozycji monitoruje pozycję obrotową kuli w czasie rzeczywistym i dostarcza informacji zwrotnych do systemu sterowania na temat rzeczywistego otwierania zaworuUmożliwia to systemowi sterowania monitorowanie stanu zaworu w każdym momencie, umożliwiając precyzyjne sterowanie i monitorowanie.Może również szybko wykryć usterki zaworu (np. zawór nie może dotrzeć do określonego otworu zgodnie z instrukcjami)Dzięki skoordynowanej pracy elektrycznych siłowników i zawórów kulkowych, elektryczne zawory kulkowe mogą realizować automatyczne i zdalne sterowanie średnim włączaniem i wyłączaniem,i są szeroko stosowane w dziedzinach przemysłowych, takich jak ropa naftowa, przemysłu chemicznego, energii elektrycznej, wodociągów i kanalizacji, a także niektórych miejsc cywilnych o wysokich wymaganiach w zakresie automatyzacji.
